製品の特徴
- 特 徴 １
-
円形、または非円形のすべり面が既知の斜面で、ｃ-tanφ関係図と、「現状すべり面の安全率は最小」という必要条件から、 一義的にｃ・φを決定します。ｃ・φ逆解析の概要採用された安全率算定式に現状安全率を与え、ｃ～tanφ関係を求めます。 逆解析により求められるべきｃ・φは、この関係を満足しなければなりません。

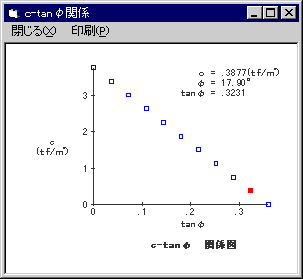

●左図の青い点は、ｃ～tanφ関係上のいくつかの点をプロットしたものです。

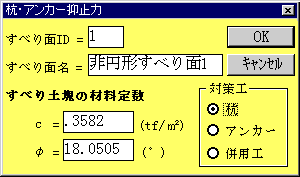

●左図の赤い点が、求められたｃ・φです。

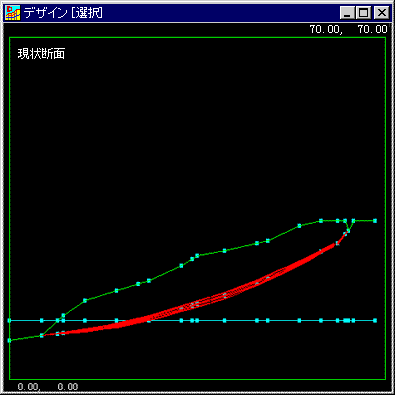

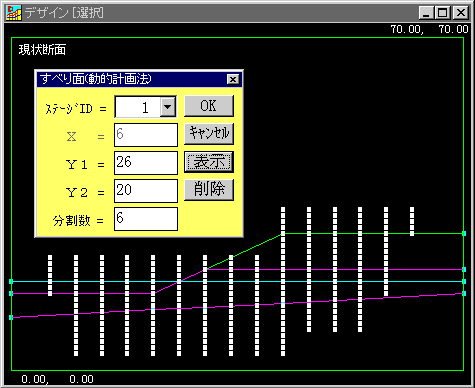

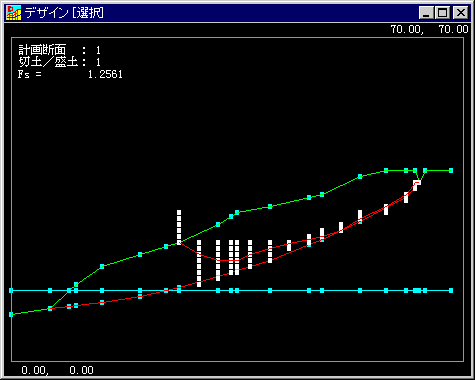

現状すべり面の近辺に、いくつかの試行すべり面を設定します。 逆解析により求められるべきｃ・φは、これらのすべり面群の中で、現状安全率が最小安全率となるものでなければなりません。

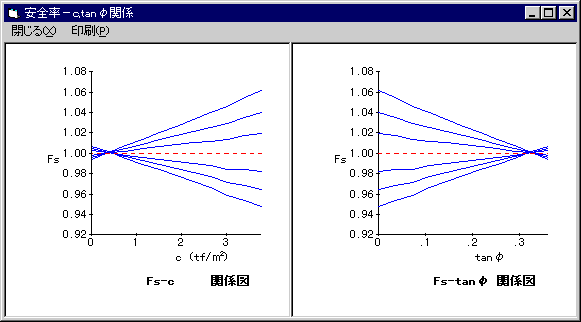

●青い線が各試行すべり面について、ｃ～tanφ関係上のｃ・φを与え計算した安全率です。
●赤い線が現状安全率です。
●青い線がすべて赤い線の上になるところが、求めるｃ・φです。
求めるべきｃ・φは、現状安全率が最小安全率にあるという条件にしたがって、絞り込まれます。●青い線が各試行すべり面について、ｃ～tanφ関係上のｃ・φを与え計算した安全率です。
●赤い線が現状安全率です。
●青い線がすべて赤い線の上になるところが、求めるｃ・φです。
